316不锈钢管在冷加工后
，由于晶粒被压扁、拉长
，晶格歪扭、晶粒变形
，使金属的塑性降低、强度和硬度增高
，把这种景象叫做加工硬化。        加工硬化是提高316不锈钢管强度的步骤之一
，对于不能用热处置步骤强化的金属来说尤其沉要。冷拔管, 精轧管之所以拥有高强度
，都是加工硬化的了局。另表
，加工硬化也给了冷加工创造了前提。由于管材在冷加工过程中硬化到肯定水平就不能再持续加工
，所以在肯定前提下因变形而产生断裂。

       加工硬化提高了变形抗力
，但也给了不锈钢制品管的持续加工带来难题
，由于其硬度和强度都在提高
，而塑性和韧性都降落。在不锈钢中
，以奥氏体和铁素体不锈钢的加工硬化景象最为凸起。如奥氏体不锈钢管硬化后的抗拉强度达1470～1960 MPa
，并且随抗拉强度的提高
，屈服极限升高；退火状态的奥氏体屈服极限不超过的抗拉强度30％～45％
，而加工硬化后达85％～95％。加工硬化层的深度可达切削深度的1/3或更大；硬化层的硬度比原来的提高1.4～2.2倍。        由于316不锈钢管的塑性大
，塑性变形时品质歪扭
，强化系数很大；且奥氏体不够不变
，在切削应力的作用下
，部门奥氏体味转变为马氏体；再加上化合物杂质在切削热的作用下
，易于分化呈弥散散布
，使切削加工时产生硬化层。前一路工序所产生的加工硬化景象严沉影清脆续工序的顺利进行。

       因而
，为相识除不锈钢焊管加工硬化必须在加工过程中进行专门的热处置
，经再结晶软化之后能力持续进行后续加工。再结晶以来
，只是晶粒表形产生了变动
，而晶格类型并未变

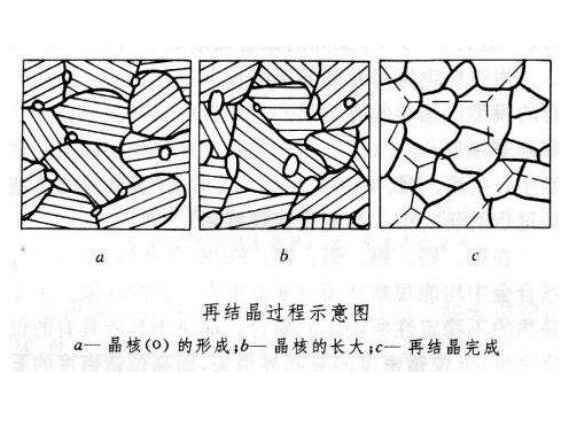

，仍与原始晶粒一样。再结晶的晶核通常是在变形晶粒的晶界或滑移带及晶格畸变严沉的处所形成
，晶核形成后
，依附原子的扩散移动
，向左近周围长大
，直至各晶核长大到相互接触
，形成新的等轴晶粒为止。

       通过再结晶
，316不锈钢管的显微组织产生了彻底的扭转
，故其强度和硬度显著降低
，而塑性和韧性大大提高
，加工硬化景象得以解除
，变形金属的所有机械和物理机能全数复原到冷变形以前的状态。        以上就是316不锈钢管出现加工硬化若何解除的内容了
，加工硬化能够提高其强度和硬度
，但是塑性、韧性城市降落
，会给后续加工带来难题。为相识除316不锈钢加工硬化
，需进行再结晶退火使变形管材的所有机械和物理机能全数复原到冷变形以前的状态。
