不锈钢既是抗蚀资料，又是耐磨资料、低温资料、无磁资料和耐热资料。在冷加工的工序中，若不锈钢制品管出现加工硬化、可加工性变坏的景象，必须选取退火的热处置步骤解除冷作硬化，使组织均匀和软化、硬度降低、可压力加工性改善。接下来，看看退火对304不锈钢制品管机能的影响有哪些。

       在室温下304不锈钢制品管中碳的溶化度很幼，溶化度约0.006%。随碳含量的增长，有余的碳以铬-铁碳化物的大局析出。碳化物中M23C6和M7C3中铬含量约为42%~65%，与不锈钢的基体成分相比，碳化物中铬的含量弘远于基体中铬的含量。这样，碳化物的析出就易引起不锈钢制品管晶界贫铬，从而导致晶间侵蚀的产生。

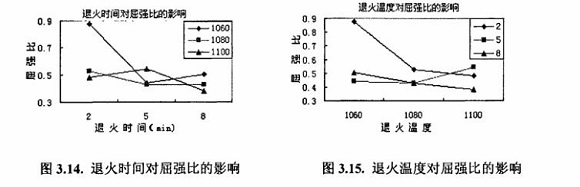

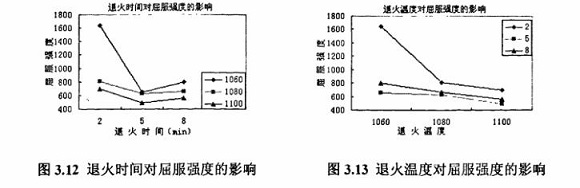

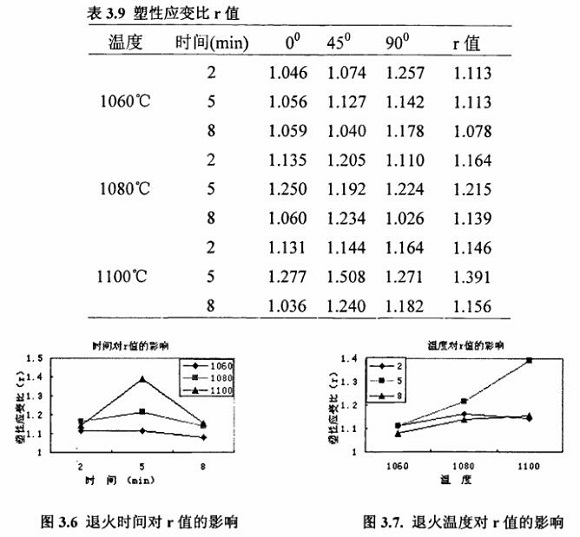

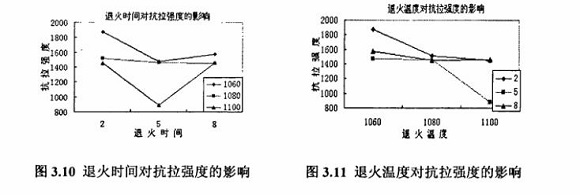

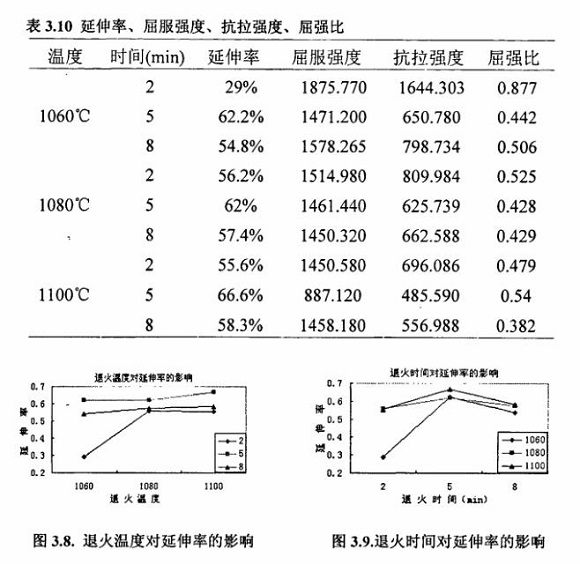

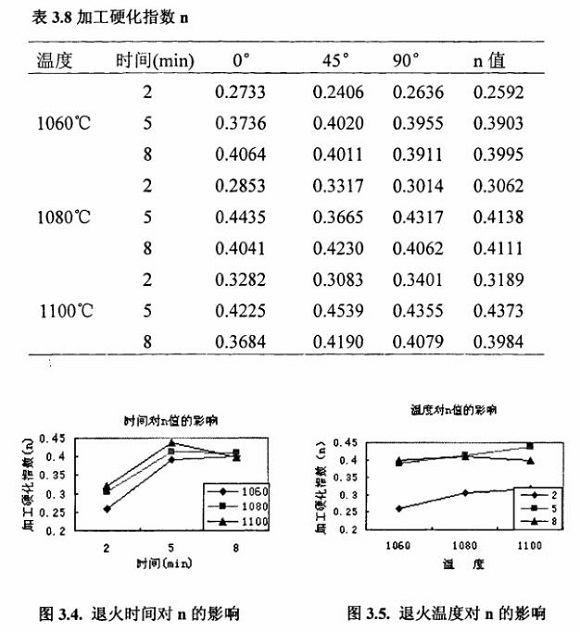

       传统的奥氏体不锈钢使用前通常在1050~1150℃之间进行固溶退火，使析出的碳化物被沉新固溶，而后急剧冷却到室温。由于冷速较快，固溶的碳来不及与其它合金元素结合析出，以此提高其耐晶间侵蚀机能。在退火过程中温度不宜过高，以免因温度过高使钢中析出δ铁素体和引起钢的晶粒粗化，另一方面固溶处置温度过高还会增长钢的晶间侵蚀敏感性。        从n值的推算了局来看，在1060℃，1080℃，1100℃随着退火功夫的增长，n值逐步增大，退火功夫到5min后n值逐步减幼。在退火功夫为2min和5min的情况下，随着退火温度的升高n值逐步增长。退火功夫为8min，退火温度1060~1080℃时n值增长，1080~1100℃时n值减幼。        从r值的推算了局来看，在1060℃时随着退火功夫的增长r值逐步减幼。在1080℃，1100℃时，退火功夫2~5min，r逐步增大，5~8min时r值逐步减幼。退火功夫为5min和8min时随着退火温度的升高r逐步增大，退火功夫为2min时，退火温度1060~1080℃时r值增大，退火温度1080~1100℃时r值减幼。退火工艺1100℃ 5min时r值达到1.391拉伸机能最好，满足资料机能要求。        在退火功夫为2min时，退火温度从1060~1080℃，延长率逐步增长，在退火温度为1080~1100℃时延长率稍微减幼。退火功夫5min和8min时随着退火温度的升高延长率增大，但增长幅度不大。退火温度为1060℃，1080℃，1100℃随着退火功夫的增长延长率增大。        退火温度为1060℃，1100℃时，退火功夫2~5min时抗拉强度减幼，5~8min时抗拉强度增长。1080℃时随着退火功夫的增长抗拉强度逐步减幼，但减幼的幅度不大。退火功夫为2min，5min，8min时随着退火温度的升高抗拉强度逐步减幼，退火功夫为5min时抗拉强度减幼幅度最大。        从图中可知，退火温度为1060℃，1080℃，1100℃时退火功夫2~5min时屈服强度逐步减幼，5~8min时屈服强度增大。在退火功夫为2min，5min，8min时随着退火温度的升高，屈服强度逐步减幼。        退火功夫对屈强比的影响：在退火温度为1060℃，退火功夫2~5min屈强比显著减幼，5~8min时屈强比增大。退火温度1080℃时随着退火功夫的增长，屈强比逐步减幼。退火温度为1100℃时，退火功夫2~5min时屈强比增大，5~8min时屈强比减幼。

       退火温度对延长率的影响：在退火功夫为2min和8min时随着退火温度的升高，屈强比逐步减幼。退火功夫为5min时退火温度1060~1080℃时屈强比减幼，1080~1100℃时屈强比显著增长。

       以上就是退火对304不锈钢制品管机能的影响，304不锈钢的资料成分、轧造和退火工艺对资料机能都有显著的影响，其中退火工艺对资料机能的影响最大。退火过程中，对分歧厚度的不锈钢造订出分歧的退火温度和退火功夫，并节造好冷却速度，已达到最佳机能。


参考资料：退火对不锈钢组织和机能的影响
